贝贝60秒：表达形式要匹配目的

曲政 / 2019-04-18

2019-04-18 星期四
今天是贝贝报告给你的第 49 天

我需要把技术问题描述清楚，尝试了几种方式，进展缓慢，心情欠佳。用一种方法做出点东西之后，才有空脑子转一转，想一想技术问题都有什么表达形式。

我现在的目的有两个，一方面是让不了解利乐机器的人知道这是什么问题，另一方面是为了数值计算定义机构的关键点。

我能想到的表达形式有三个。第一个是机器运行的视频，优点是直观，缺点是看不到细节。第二个是描述动作的语言，缺点是不直观，可能让人不知所云，优点是能够清晰表达逻辑关系和价值判断。第三个是机器构造的图示，虽说一图胜千言，但是只有图也可能让人不知所示为何意。

我现在的技术水平，可以做 2D 或 3D 的图，可以做简图或详图。2D 图比较传统，机械本科专业都会操练读和画 2D 图。3D 图比较直观，可以用较少的图表达清楚空间关系，不必左右上下对照着看。简图有不同程度的提炼和抽象，根据目的，表达清楚相关信息即可。详图多半是为了加工装配、仿真验证、展示产品，含有几乎所有具体信息。

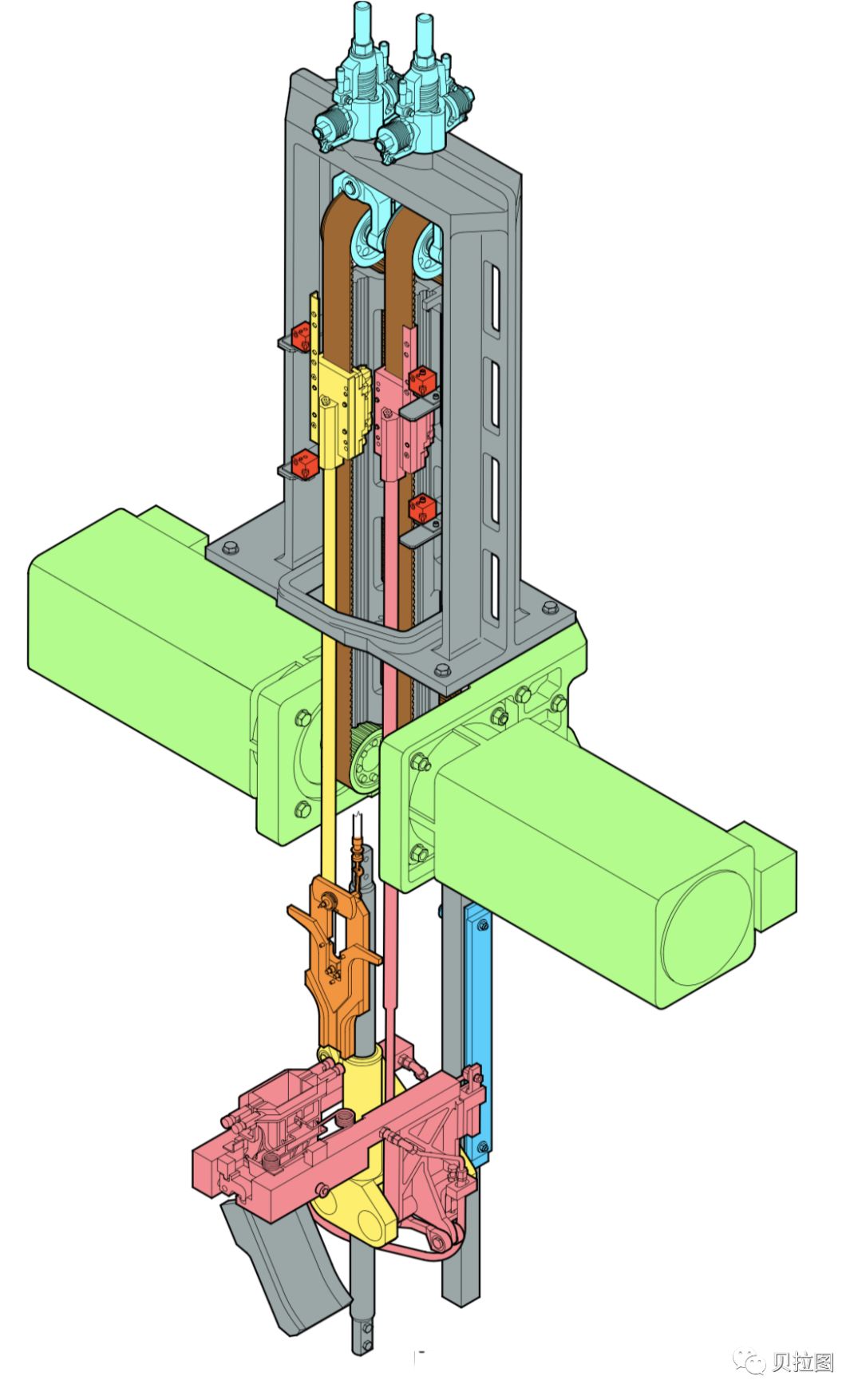

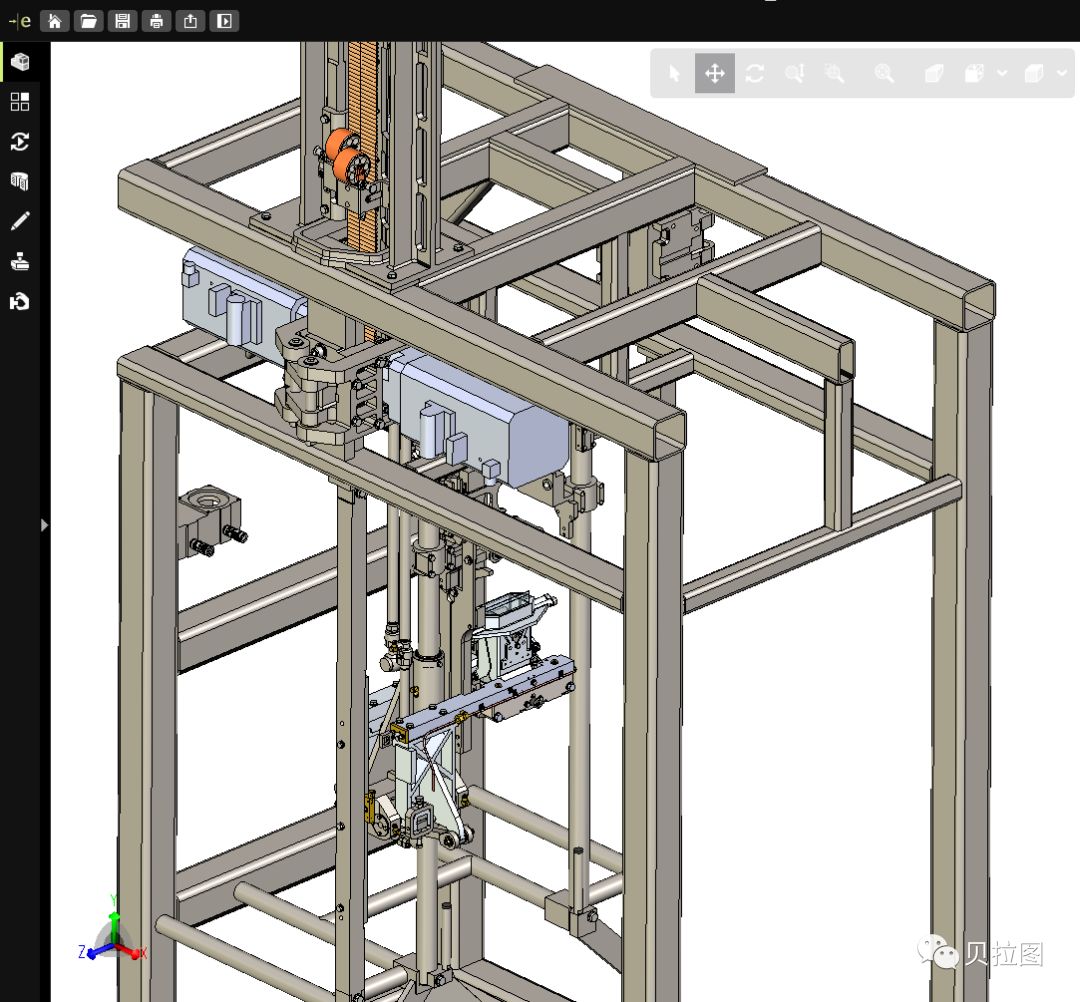

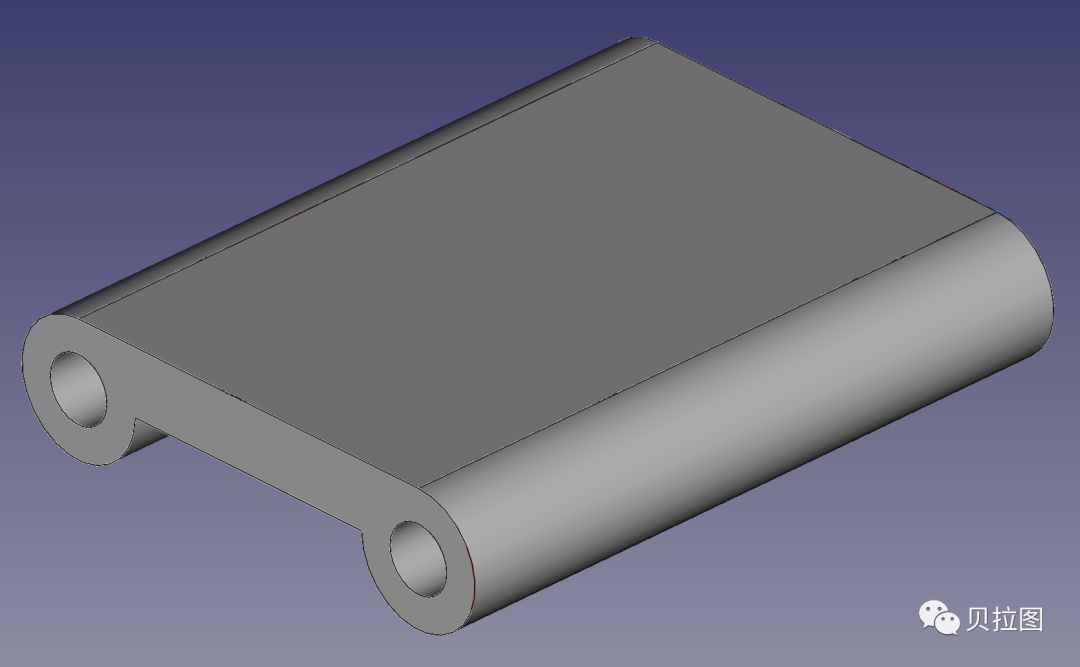

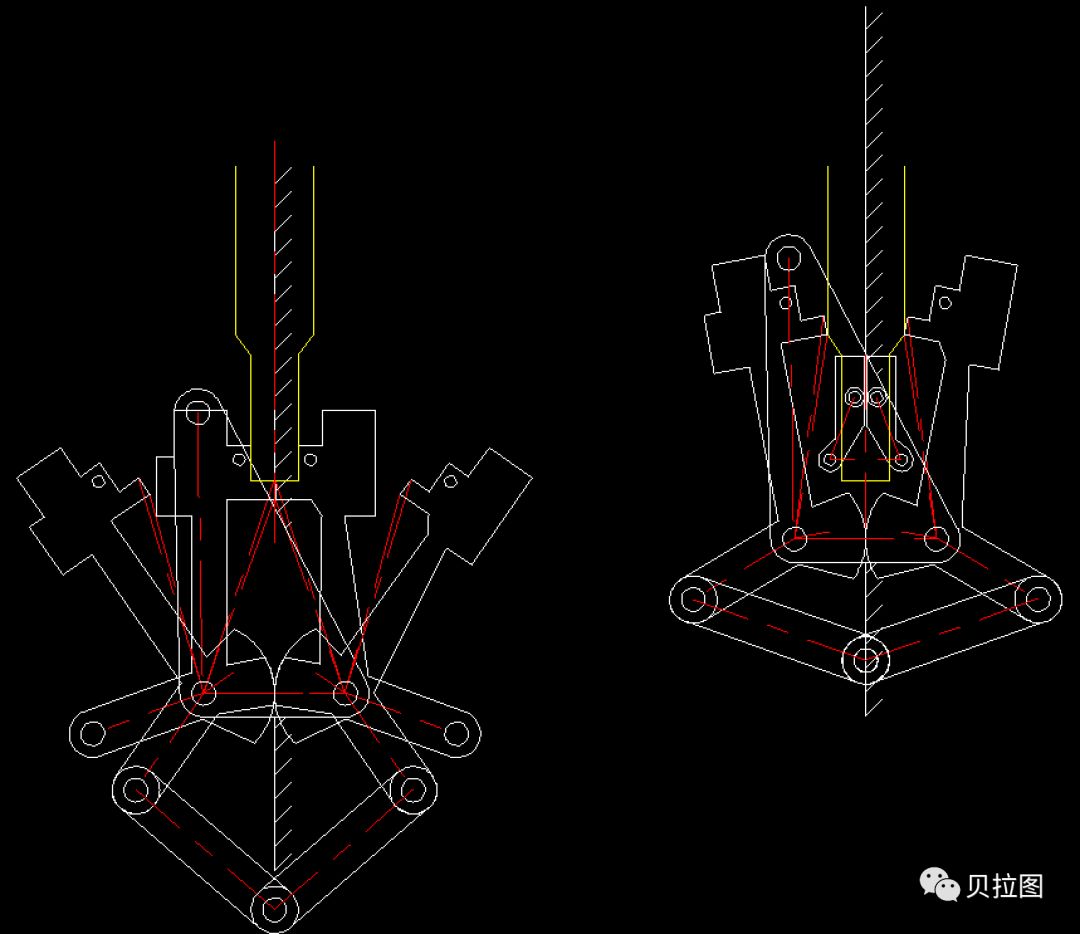

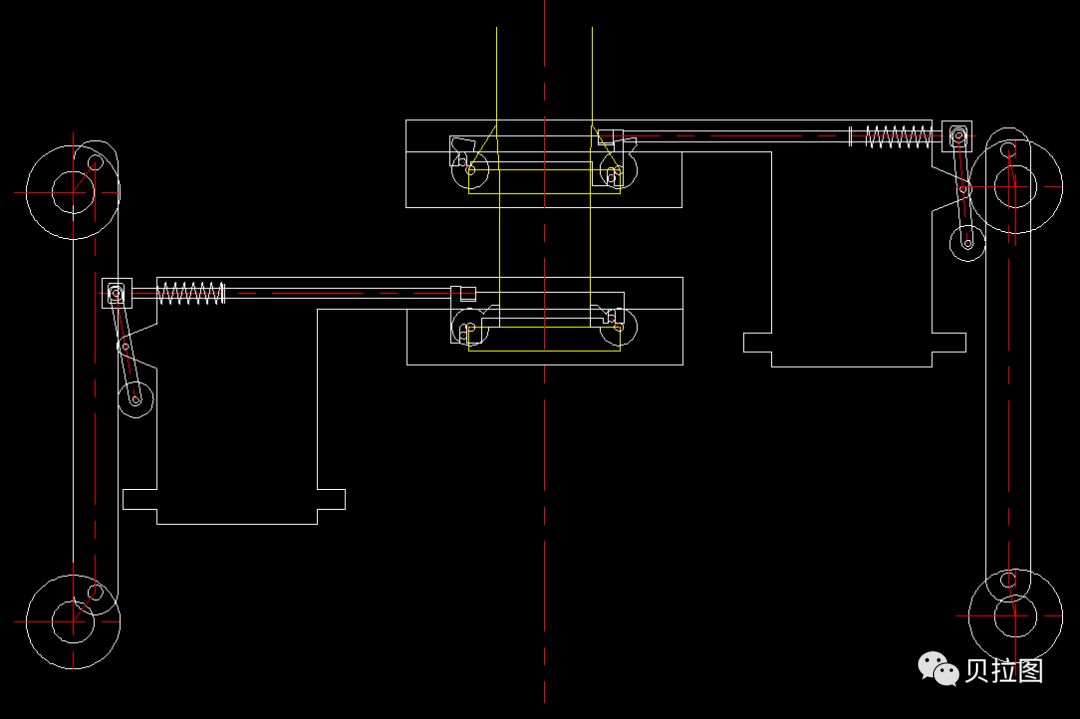

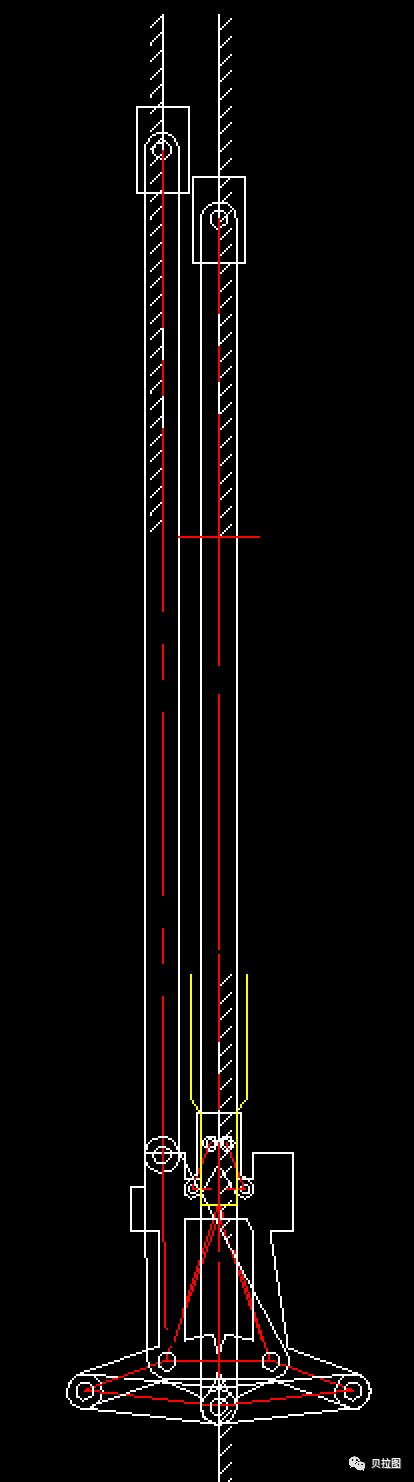

我手头有利乐手册的 3D 详图，但是原则约束我不能公开。我手头还有几年前做的 3D 详细模型，但是要说明问题还有很多工作要做，而一两个小时我都陷入了“拉杆稳定”v.s.“超重力加速度”的困惑之中。惊醒后，我意识到现在不必纠结细节。详图无关信息太多，于是我想做利乐培训资料里那样的 3D 简图，而我机器上的 FreeCAD 019 打不开，FreeCAD 018 Assembly3 定制版拉伸草图就闪退。那好吧，我只能画 2D 简图了。其实正好，这种简图适合表达机构杆件的空间关系，略作变形，也能演示机构动作时间变化。定义关键点，在简图上指示标注就好了。

想清楚了这层关系，我心里宽敞一点了。至少下次，有了做事的框架。

一分钟精简版

我现在的目的有两个，一方面是让不了解利乐机器的人知道这是什么问题，另一方面是为了数值计算定义机构的关键点。

我能想到的表达形式有三个。第一个是机器运行的视频，优点是直观，缺点是看不到细节。第二个是用语言描述机器，缺点是不直观，可能让人不知所云，优点是能够清晰表达逻辑关系和价值判断。第三个是机器构造的图示，虽说一图胜千言，但是只有图也可能让人不知所示为何意。

想清楚了这层关系，我心里宽敞一点了。至少下次，有了做事的框架。

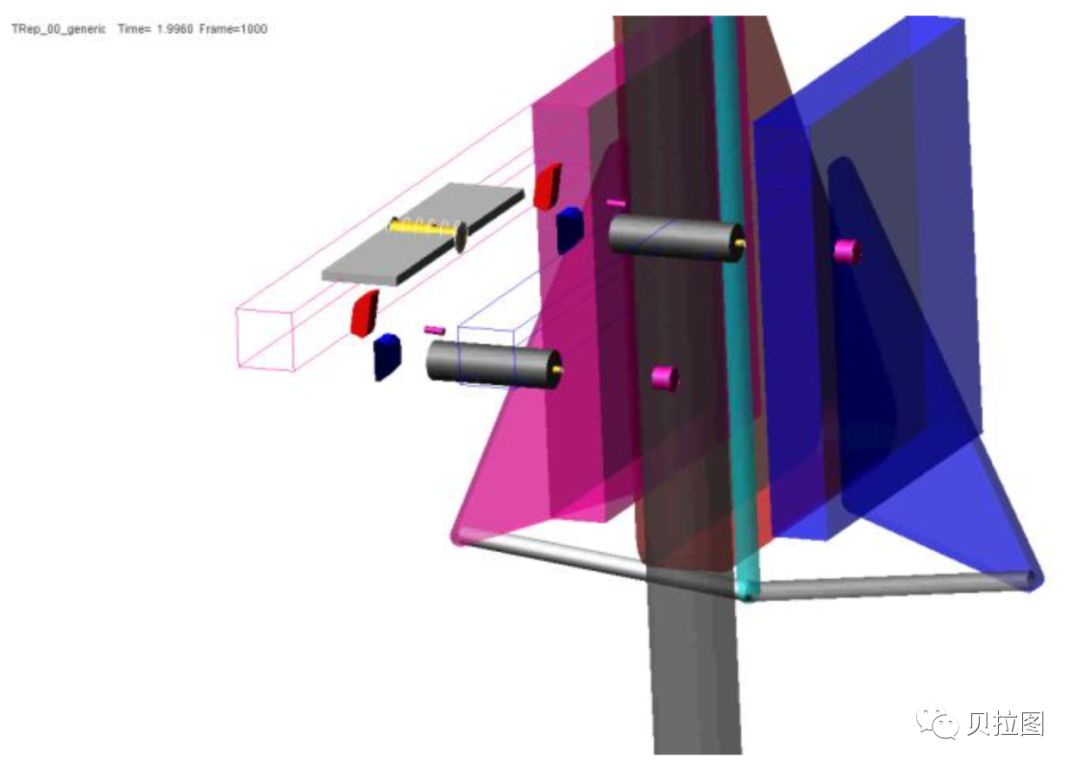

图1: 利乐 A3 Compact Flex 200ml 的成型动作，我从 Youtube 上的二手设备视频中截取的。
