你用 LibreCAD 准备好了一张图，下一步，怎么取得这张位图曲线上的各点数据呢？我走通一条路，可能是笨办法，但是有效，也报告出来吧。

简要来说，有四个步骤。

1. 描图。用样条曲线把位图上的曲线细致地描绘出来。注意，不能连续三点用水平约束，LibreCAD 会卡死，导致前功尽弃。
2. 划线。你想在什么位置取点，那就画出切分的线来。
3. 割点。用曲线作为边界，切割出各个线段。这样就把曲线的位置信息转换为线段的长度信息。
4. 取数。批量取得这些线段的信息，需要一点点技巧，和很多的耐心。我暂时只找到两个办法，一个方法是读取线段属性，看线段端点的 Y 值。另一个方法是输出线段长度到报告窗口，这样方便批量处理。注意，适时把报告窗口中的数据转存到电子表格中，及时校对有没有遗漏。

位图中的曲线是连续信息，我们要的也是能随意提取数据的连续曲线。上面的办法笨，因为绕了很大一圈：把连续信息离散化，然后再用各个离散点拟合出连续曲线。如果 LibreCAD 中的样条曲线能够直接导入 Python，那就好了。

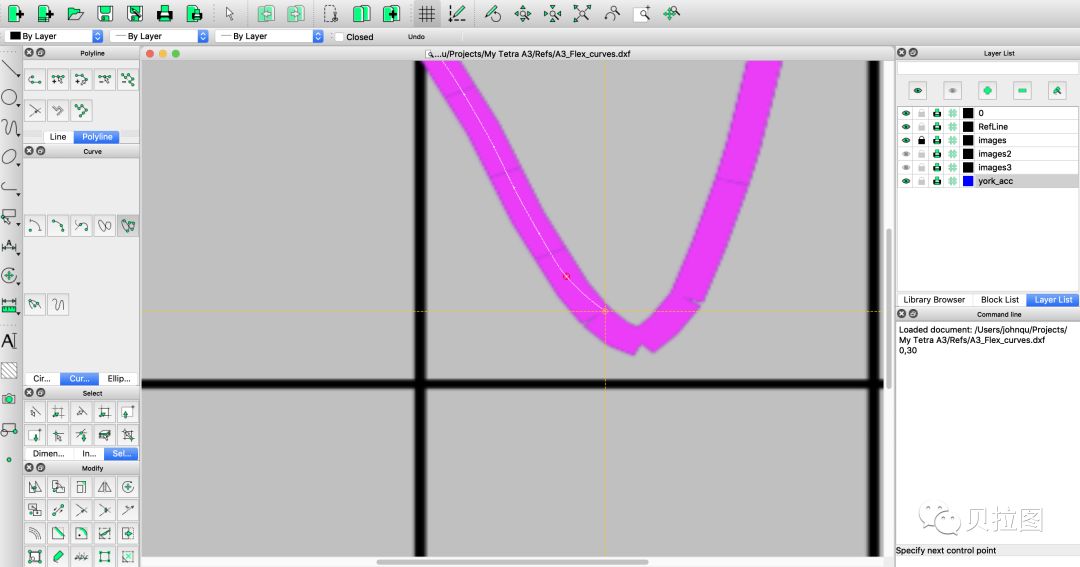

图 1: 用样条曲线细致地描绘位图上的曲线

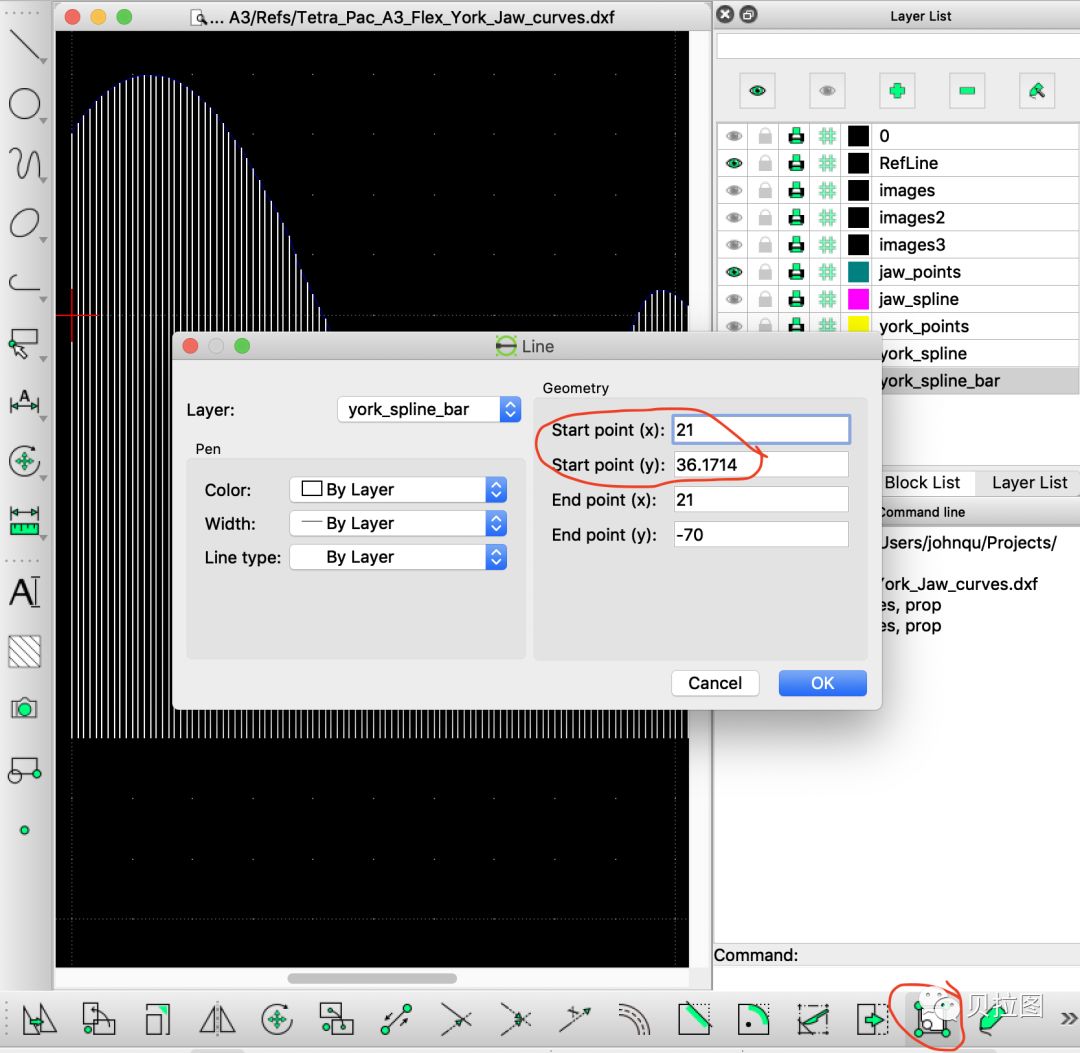

图 2: 读取线段属性，看线段端点的 Y 值

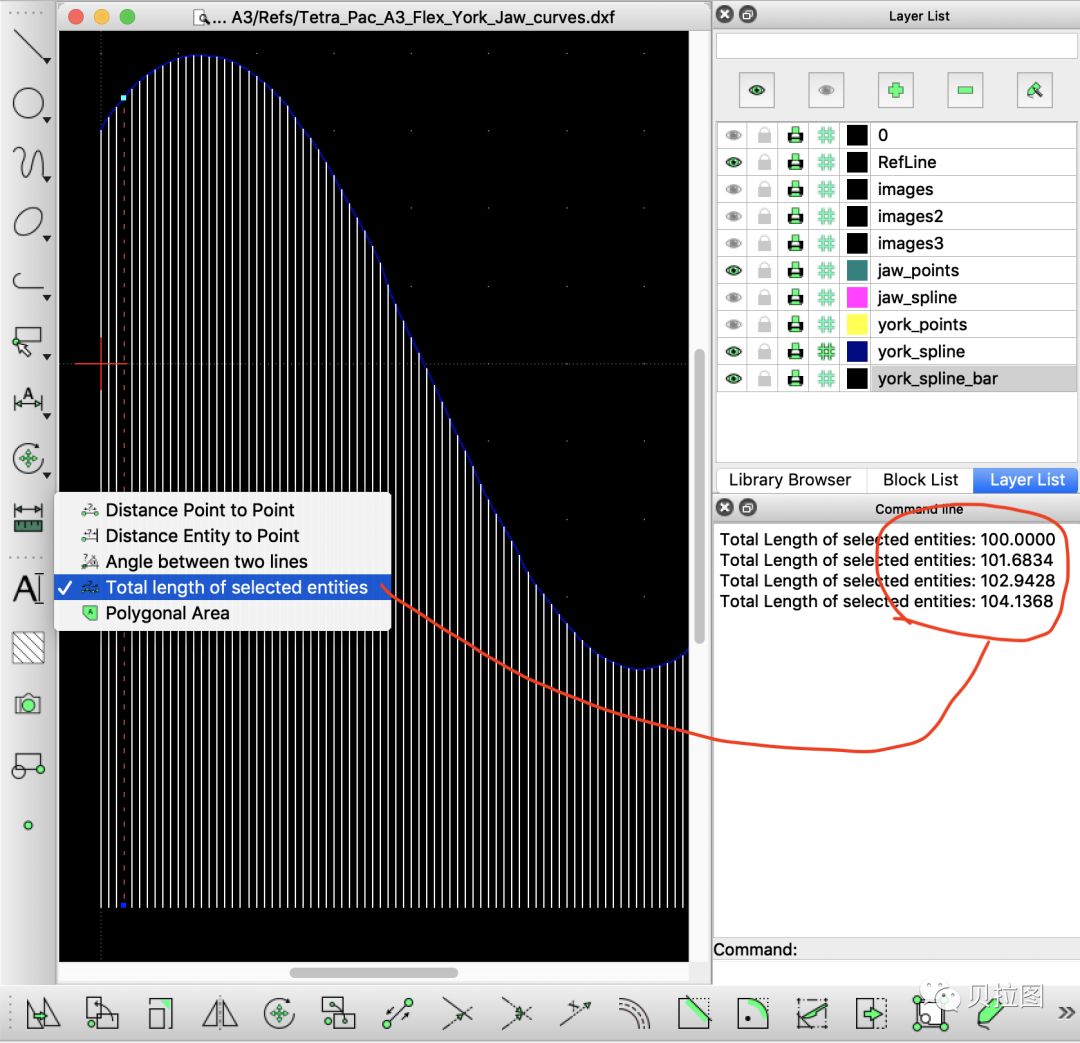

图 3: 输出线段长度到报告窗口

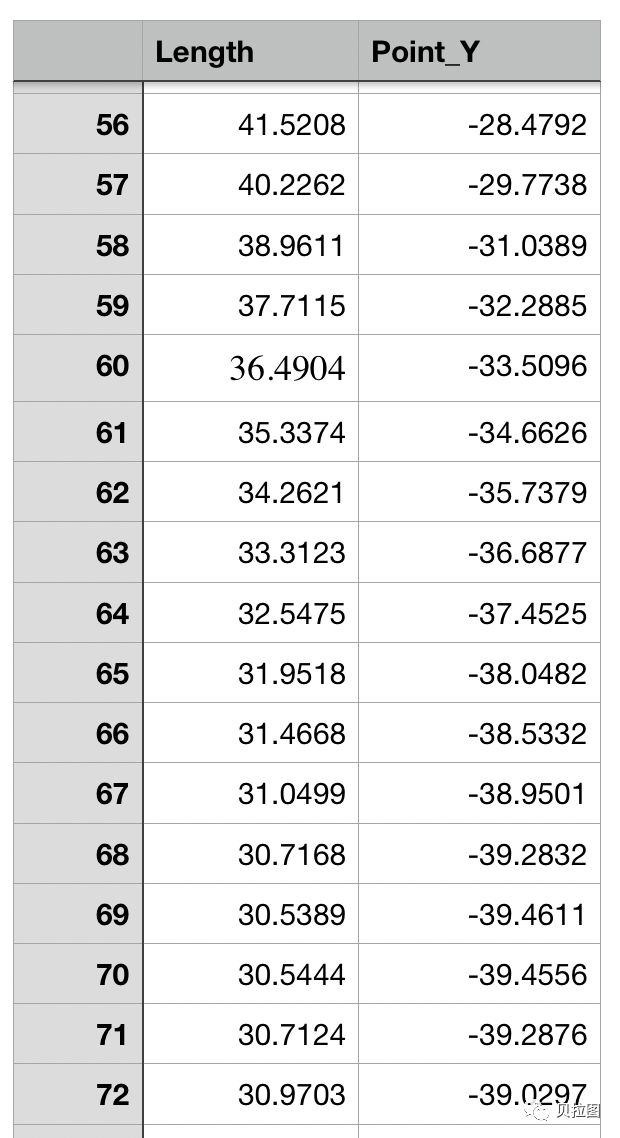

图 4: 报告窗口中的数据转存到电子表格中处理

图 5: 用电子表格数据做出的曲线
